سیم‌کشی دستگاه تصفیه آب اسمزمعکوس (RO) یکی از بخش‌هایی است که در ظاهر ساده به نظر می‌رسد، اما اشتباه در اتصال سیم‌ها می‌تواند باعث روشن نشدن پمپ، کار نکردن شیر برقی، سوختن قطعات الکتریکی یا حتی ایجاد خطر برق‌گرفتگی شود. در دستگاه‌های RO پمپ‌دار، چند قطعه الکتریکی مانند آداپتور، پمپ، شیر برقی، سوئیچ فشار بالا و پایین و گاهی سنسورهای مختلف باید با ترتیب مشخصی به یکدیگر متصل شوند. شناخت مسیر سیم‌کشی قبل از هرگونه تعمیر یا تعویض قطعه اهمیت زیادی دارد. نکته مهم این است که رنگ سیم‌ها در همه برندها یکسان نیست و نباید تنها بر اساس رنگ سیم اقدام به اتصال کرد. مدل دستگاه، ولتاژ آداپتور، نوع سوئیچ‌ها و نقشه الکتریکی سازنده باید مبنای کار قرار بگیرد. در این مقاله از آبشمه راهنمای کامل اتصالات برق و کنترل دستگاه تصفیه آب اسمز معکوس ارائه می‌دهیم، پس تا انتها با ما همراه باشید.

سیم کشی دستگاه تصفیه آب اسمزمعکوس چگونه انجام می شود؟

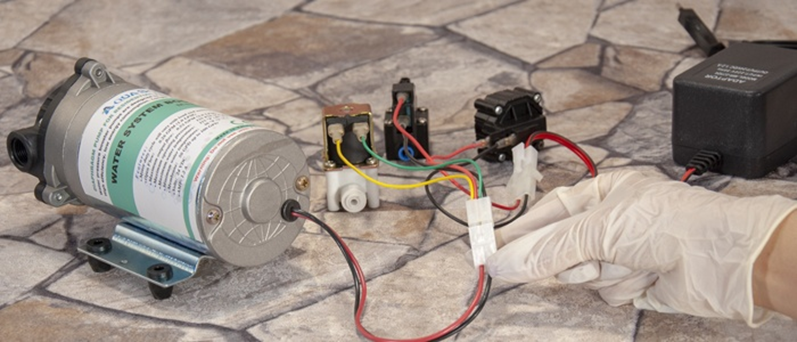

در بیشتر دستگاه‌های RO خانگی پمپ‌دار، برق شهری ابتدا وارد آداپتور می‌شود. آداپتور برق 220 ولت AC را به ولتاژ پایین‌تر DC، معمولا 24 ولت، تبدیل می‌کند. سپس این ولتاژ برای تغذیه پمپ، شیر برقی و مدار کنترل دستگاه مورد استفاده قرار می‌گیرد.
یک مسیر رایج در دستگاه‌های RO به شکل زیر است:
برق شهری → آداپتور → سوئیچ‌های فشار → پمپ و شیر برقی → عملکرد سیستم تصفیه
البته مدار دقیق بسته به طراحی دستگاه متفاوت است. در برخی مدل‌ها شیر برقی قبل از پمپ قرار می‌گیرد و در بعضی دستگاه‌ها از کنترلر یا برد الکترونیکی برای مدیریت جریان برق استفاده می‌شود.

اجزای اصلی در سیم کشی دستگاه RO

برای درک درست مدار برق دستگاه، ابتدا باید وظیفه هر قطعه را بشناسیم.

قطعه	وظیفه در مدار	وضعیت معمول
آداپتور	تبدیل برق شهری به ولتاژ DC	معمولا 24V DC
پمپ	افزایش فشار آب ورودی به ممبران	با برق DC
شیر برقی	قطع و وصل آب ورودی	معمولا 24V
سوئیچ فشار پایین	تشخیص کمبود آب ورودی	حفاظتی
سوئیچ فشار بالا	تشخیص پر شدن مخزن	کنترلی
ممبران RO	حذف بخش عمده املاح محلول	بدون سیم‌کشی
کنترلر	مدیریت مدار در برخی مدل‌ها	بسته به دستگاه
شیر برقی پساب	کنترل مسیر تخلیه در برخی مدل‌ها	اختیاری

لازم به ذکر است که ممبران، فیلترهای الیافی، فیلتر کربنی و مخزن ذخیره، قطعات هیدرولیکی دستگاه هستند و مستقیما سیم‌کشی نمی‌شوند.

آداپتور در سیم کشی دستگاه تصفیه آب چه نقشی دارد؟

یکی از مهم‌ترین قسمت‌های مدار الکتریکی RO، آداپتور است. دستگاه‌های خانگی معمولاً مستقیماً پمپ و شیر برقی را به برق 220 ولت متصل نمی‌کنند. آداپتور وظیفه دارد برق شهری را به ولتاژ مناسب قطعات تبدیل کند. قبل از تعویض آداپتور باید سه مشخصه زیر بررسی شود:

• ولتاز خروجی
• جریان خروجی
• نوع جریان خروجی (AC یا DC)

استفاده از آداپتور با ولتاژ نامناسب ممکن است باعث عملکرد نادرست یا آسیب دیدن قطعات شود.

سیم کشی سوئیچ فشار پایین

سوئیچ فشار پایین یا Low Pressure Switch معمولا برای جلوگیری از کار کردن پمپ در شرایطی استفاده می‌شود که فشار آب ورودی کافی نیست. این قطعه در مسیر برق مدار کنترل قرار می‌گیرد. زمانی که فشار آب از حد مشخص کمتر باشد، سوئیچ مدار را قطع می‌کند و اجازه نمی‌دهد پمپ بدون آب یا با آب ناکافی به کار خود ادامه دهد. به همین دلیل، اگر دستگاه برق دارد اما پمپ روشن نمی‌شود، خرابی سوئیچ فشار پایین یکی از مواردی است که باید بررسی شود؛ البته گرفتگی فیلترها، خرابی آداپتور و مشکلات خود پمپ نیز می‌توانند علائم مشابه ایجاد کنند.

سیم کشی سوئیچ فشار بالا

سوئیچ فشار بالا یا High Pressure Switch معمولا وظیفه دارد زمانی که فشار سمت آب تصفیه‌شده افزایش پیدا کرد، مدار را قطع کند. در سیستم‌هایی که مخزن ذخیره دارند، با پر شدن مخزن فشار افزایش می‌یابد و سوئیچ فشار بالا فرمان توقف پمپ را صادر می‌کند.
در حالت عادی، سیستم باید پس از مصرف آب و کاهش فشار، دوباره اجازه راه‌اندازی پمپ را بدهد. اگر دستگاه بدون توقف کار می‌کند، باید علاوه بر سوئیچ فشار بالا، مواردی مانند فشار مخزن، عملکرد شیر برقی، محدودکننده جریان پساب و کیفیت آب‌بندی اتصالات نیز بررسی شود.

سیم کشی پمپ دستگاه تصفیه آب

پمپ در دستگاه RO وظیفه افزایش فشار آب ورودی به ممبران را بر عهده دارد. در بسیاری از دستگاه‌های خانگی، پمپ با ولتاژ پایین DC کار می‌کند. اتصال پمپ باید مطابق ولتاژ درج‌شده روی پلاک آن انجام شود. در پمپ‌های DC، قطب مثبت و منفی اهمیت دارد و جابه‌جایی آن‌ها می‌تواند باعث چرخش معکوس یا عملکرد نامناسب موتور شود.
اگر پمپ روشن نمی‌شود، بهتر است به‌جای اتصال مستقیم و آزمایشی به منبع برق، ابتدا موارد زیر بررسی شوند:

• خروجی آداپتور
• سوئیچ فشار پایین
• سوئیچ فشار بالا
• اتصالات و فیش‌ها
• قطعی سیم
• خود موتور پمپ

سیم کشی شیر برقی RO

شیر برقی یکی دیگر از قطعات مهم مدار الکتریکی دستگاه است. این شیر با دریافت برق، مسیر عبور آب را باز یا بسته می‌کند. در دستگاه‌های مختلف ممکن است شیر برقی در مسیر آب ورودی یا بخش‌های دیگر سیستم قرار داشته باشد. بنابراین محل دقیق آن را باید از روی نقشه همان مدل بررسی کرد.
یکی از اشتباهات رایج این است که کاربر فقط به ظاهر فیش یا رنگ سیم توجه می‌کند. در حالی که مشخصات ولتاژ درج‌شده روی شیر برقی اهمیت بیش‌تری دارد.

چرا رنگ سیم ها ملاک مطمئنی نیست؟

در بسیاری از تجهیزات الکتریکی، رنگ سیم‌ها می‌تواند برای تشخیص مسیرها کمک‌کننده باشد؛ اما در دستگاه‌های تصفیه آب نمی‌توان یک استاندارد رنگی ثابت را برای تمام برندها در نظر گرفت. ممکن است در یک دستگاه سیم قرمز مثبت باشد و در دستگاهی دیگر طراحی فیش یا کابل متفاوت باشد. بنابراین بهتر است برای تشخیص سیم‌ها از موارد زیر استفاده شود:

• نقشه سیم‌کشی دستگاه
• علامت‌های روی قطعات
• نوشته‌های روی آداپتور
• مشخصات فنی قطعات
• تست صحیح با مولتی‌متر توسط فرد متخصص

اتصال سیم‌ها صرفا بر اساس رنگ می‌تواند به قطعه آسیب بزند.

علائم خرابی در سیم کشی دستگاه تصفیه آب

برخی مشکلات دستگاه ممکن است از مدار برق ناشی شوند. مهم‌ترین نشانه‌ها در این شرایط عبارتند از:

دستگاه کاملا خاموش است

اگر پمپ و سایر قطعات هیچ واکنشی ندارند، ابتدا برق ورودی، آداپتور، اتصالات و مسیر سیم‌کشی بررسی می‌شود.

پمپ روشن نمی شود

در این شرایط نمی‌توان فورا نتیجه گرفت که پمپ سوخته است. سوئیچ فشار بالا، سوئیچ فشار پایین، آداپتور یا قطعی سیم نیز می‌تواند باعث این مشکل شود.

پمپ دائما کار می کند

اگر پمپ پس از پر شدن مخزن خاموش نمی‌شود، باید مدار کنترل فشار، شیر برقی و وضعیت مخزن بررسی شود.

شیر برقی عمل نمی کند

خرابی بوبین شیر، قطع بودن برق ورودی، اتصال اشتباه یا مشکل در مدار کنترل می‌تواند علت باشد.

آداپتور بیش از حد داغ می شود

داغ شدن غیرعادی ممکن است ناشی از بار بیش از ظرفیت، اتصال کوتاه، خرابی پمپ یا مشکل در خود آداپتور باشد.

روش اصولی عیب یابی سیم کشی RO

برای عیب‌یابی بهتر است از ساده‌ترین بخش مدار شروع شود و مرحله‌به‌مرحله جلو برویم.

مرحله اول: قطع برق

قبل از باز کردن سیم‌ها، برق دستگاه را قطع کنید. در صورت وجود برق شهری در بخش ورودی آداپتور، خطر برق‌گرفتگی جدی است.

مرحله دوم: بررسی ظاهری

فیش‌های شل، سیم‌های قطع‌شده، سوختگی، تغییر رنگ، آثار رطوبت و خوردگی را بررسی کنید.

مرحله سوم: بررسی آداپتور

ولتاژ خروجی آداپتور باید با مشخصات درج‌شده روی آن مطابقت داشته باشد.

مرحله چهارم: بررسی سوئیچ ها

سوئیچ فشار بالا و پایین باید از نظر عملکرد و پیوستگی مدار بررسی شوند.

مرحله پنجم: بررسی پمپ و شیر برقی

در این مرحله مشخصات ولتاژ و وضعیت اتصالات قطعات بررسی می‌شود.

مرحله ششم: بررسی مسیر سیم کشی

اگر قطعات سالم هستند، باید مسیر سیم‌ها از آداپتور تا مصرف‌کننده‌ها برای وجود قطعی یا اتصال نامناسب بررسی شود.

اشتباهات رایج در سیم کشی دستگاه تصفیه آب

برخی از رایج‌ترین اشتباهات در سیم‌کشی دستگاه تصفیه آب به شرح زیر هستند:

• اتصال قطعات 24 ولت به برق شهری: این کار می‌تواند باعث سوختن قطعه و ایجاد خطر جدی شود.
• استفاده از آداپتور نامناسب: حتی اگر فیش آداپتور ظاهرا به دستگاه بخورد، ممکن است ولتاژ یا جریان آن مناسب نباشد.
• حذف سوئیچ‌های حفاظتی: بعضی افراد برای اینکه پمپ موقتا روشن شود، سوئیچ فشار بالا یا پایین را از مدار حذف می‌کنند. این کار روش صحیح تعمیر نیست و می‌تواند باعث کارکرد نامناسب یا آسیب به پمپ شود.
• اتصال سیم‌ها بدون علامت‌گذاری: هنگام تعویض قطعه، بهتر است قبل از جدا کردن سیم‌ها، مسیر هر اتصال مشخص شود تا احتمال جابه‌جایی کاهش پیدا کند.
• قرار گرفتن اتصالات در معرض آب: رطوبت در بخش‌های الکتریکی می‌تواند باعث اتصال کوتاه، خوردگی و خرابی قطعات شود.

آیا سیم کشی دستگاه RO را می توان در خانه انجام داد؟

اگر منظور تعویض یک فیش یا اتصال ساده در مدار کم‌ولتاژ باشد، فردی که دانش فنی کافی دارد می‌تواند با رعایت اصول ایمنی آن را بررسی کند. اما قسمت مربوط به برق شهری، آداپتور و هرگونه تغییر در مدار اصلی بهتر است توسط تکنسین متخصص انجام شود. به‌خصوص اگر دستگاه دارای برد الکترونیکی، کنترلر اتوماتیک یا اتصالات پیچیده باشد، اتصال اشتباه می‌تواند هزینه تعمیر را افزایش دهد.

نکات ایمنی هنگام کار با سیم کشی تصفیه آب

آب و برق ترکیب خطرناکی هستند. به همین دلیل هنگام کار روی مدار دستگاه باید نکات زیر جدی گرفته شوند:

• قبل از باز کردن دستگاه، برق را کاملاً قطع کنید.
• با دست خیس به اتصالات برق دست نزنید.
• بخش برق شهری را بدون دانش تخصصی دستکاری نکنید.
• از آداپتور دارای مشخصات مناسب استفاده کنید.
• سیم‌های آسیب‌دیده را با اتصال موقت و غیراصولی رها نکنید.
• اتصالات الکتریکی را از مسیر نشت آب دور نگه دارید.
• در صورت مشاهده سوختگی، بوی سیم سوخته یا جرقه، دستگاه را خاموش کنید.
• برای اندازه‌گیری ولتاژ، از مولتی‌متر مناسب و روش صحیح استفاده کنید.

تفاوت سیم کشی دستگاه RO پمپ دار و بدون پمپ

دستگاه‌های بدون پمپ معمولا مدار الکتریکی ساده‌تری دارند. چرا‌ک پمپ و برخی تجهیزات کنترل مرتبط با آن در سیستم وجود ندارد. در مقابل، دستگاه RO پمپ‌دار معمولا دارای آداپتور، پمپ، شیر برقی و سوئیچ‌های فشار است و در‌نتیجه مدار آن پیچیده‌تر است.به همین جهت، قبل از تعمیر باید مشخص شود که دستگاه از چه نوعی است و قطعات الکتریکی آن با چه ولتاژی کار می‌کنند.

چه زمانی سیم کشی دستگاه تصفیه آب باید تعویض شود؟

هر سیمی که دچار پارگی، سوختگی، له‌شدگی، ذوب‌شدن روکش یا خوردگی شده باشد، باید جدی گرفته شود. در برخی موارد نیز شل شدن فیش‌ها باعث افزایش مقاومت اتصال و ایجاد گرما می‌شود. اگر یک سیم چند بار قطع شده یا تعمیرات موقت زیادی روی آن انجام شده است، تعویض کامل آن معمولا انتخاب مطمئن‌تری نسبت به وصله‌کاری‌های متعدد است.

جمع بندی

سیم کشی دستگاه تصفیه آب اسمزمعکوس فقط به اتصال چند سیم به پمپ و شیر برقی محدود نمی‌شود؛ این مدار مجموعه‌ای از قطعات کنترلی و حفاظتی است که باید هماهنگ با یکدیگر کار کنند. آداپتور، سوئیچ فشار بالا، سوئیچ فشار پایین، پمپ و شیر برقی مهم‌ترین اجزای الکتریکی بسیاری از دستگاه‌های RO خانگی هستند.
در‌پایان اگر دستگاه تصفیه آب شما روشن نمی‌شود، پمپ یکسره کار می‌کند یا شیر برقی و سایر قطعات عملکرد طبیعی ندارند، بهتر است قبل از تعویض قطعات، مسیر برق و مدار کنترل به‌صورت مرحله‌ای توسط تکنسین‌های متخصص ما در آبشمه عیب‌یابی شود. چرا‌که در بسیاری از موارد مشکل از یک اتصال، آداپتور یا سوئیچ معیوب است و نیازی به تعویض پمپ یا قطعات اصلی دستگاه وجود ندارد.
